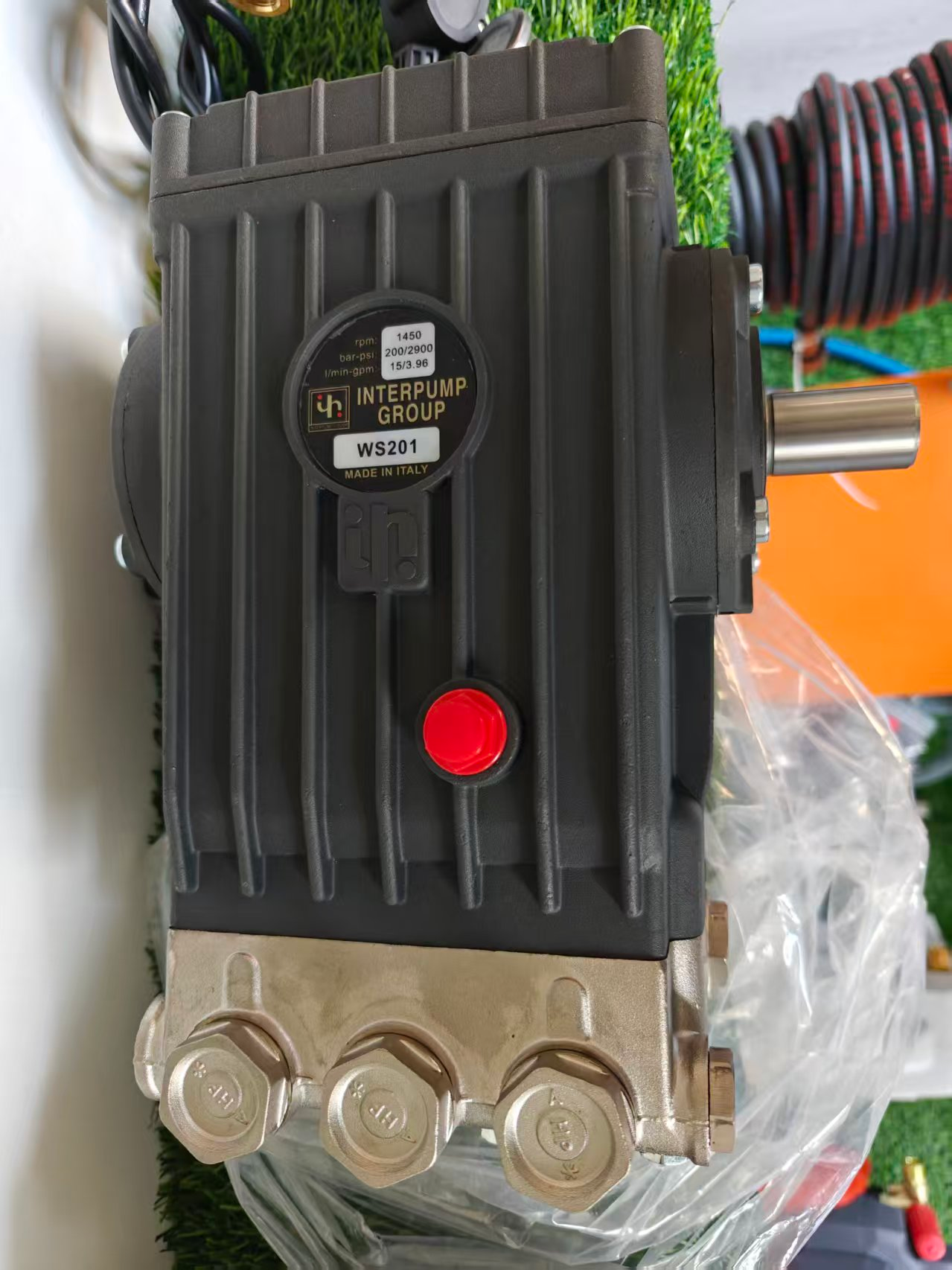

Что влияет на срок службы высоконапорного насоса?

Гидравлические характеристики и совместимость с рабочей средой: кавитация, NPSH и отклонение от точки наивысшего КПД в системах высоконапорных насосов

Механизмы кавитации и корреляции с отказами в эксплуатации на основе данных стандарта ISO 15147

Когда доступный чистый положительный напор на всасывании (NPSHA) падает ниже требуемого значения (NPSHR), возникает кавитация: образуются неприятные паровые пузырьки, которые затем со скоростью удара сталкиваются с поверхностями рабочего колеса. Согласно полевым отчётам, приведённым в стандарте ISO 15147, при снижении запаса NPSHA ниже 0,5 м наблюдается примерно 14-процентное увеличение проблем с эрозией рабочего колеса. Именно поэтому поддержание надлежащего всасывающего напора так важна для обеспечения длительного срока службы насоса. Настоящий ущерб наносят крошечные струи, возникающие при коллапсе пузырьков и способные развивать давление свыше 10 000 фунтов на квадратный дюйм (PSI). Эти силы постепенно разрушают материал, пока в конечном итоге не проявляются заметные признаки усталости поверхности и потери материала на компонентах рабочего колеса.

Неравномерность радиальной нагрузки и снижение КПД при работе в диапазоне ±15 % от точки оптимального КПД

Эксплуатация высоконапорного насоса вне диапазона ±15 % от точки наивысшего КПД вызывает проблемы, связанные с радиальными силами, а также заметное снижение эффективности. При работе насосов при расходах, составляющих примерно 120 % от расхода в точке наивысшего КПД, нагрузка на радиальные подшипники возрастает примерно на 30 %, что ускоряет износ уплотнений и со временем приводит к повреждению изоляции электродвигателя. В то же время, согласно стандарту ASME B73.1-2022, гидравлический КПД резко падает на 8–12 %. Вся избыточная энергия преобразуется в тепло, что приводит к деградации смазочных материалов и снижению тепловой устойчивости систем. Результатом являются высокочастотные вибрации с действующим значением (RMS) свыше 4,5 мм/с, наблюдаемые в реальных условиях эксплуатации; такие вибрации сокращают срок службы подшипников почти вдвое по сравнению с нормальными условиями работы. Поддержание работы насосов в пределах ±10 % от их точки наивысшего КПД обеспечивает оптимальное сочетание высоких гидравлических характеристик, надёжности механических компонентов и энергоэффективности в большинстве промышленных применений.

Целостность конструкции и выбор материалов для обеспечения долговечности высоконапорных насосов

Допуск балансировки рабочего колеса (ISO 1940 G2.5) и его роль в усталости, вызванной вибрацией

При балансировке рабочих колёс в соответствии со стандартом ISO 1940 G2.5 уровень вибрации снижается примерно на 85 % по сравнению с некорректно сбалансированными колёсами. Это существенно снижает усталостные повреждения, вызываемые постоянными вибрациями в системах высокого давления. Дело в том, что при вращении несбалансированных деталей подшипники изнашиваются быстрее, валы деформируются под нагрузкой, а в элементах, таких как спиральные корпуса и корпуса насосов, начинают образовываться трещины. Практические испытания показали, что насосы, соответствующие стандарту G2.5, демонстрируют примерно на 40 % меньше проблем, связанных с вибрацией, после пяти лет непрерывной эксплуатации. Подобные дисбалансы приводят к ряду типичных проблем в дальнейшей эксплуатации.

• Риск резонанса : Увеличение структурных напряжений при критических частотах вращения
• Деградация уплотнения : Радиальное смещение, нарушающее выравнивание механического уплотнения и распределение нагрузки по его торцевым поверхностям
• Распространение трещин : Циклическая нагрузка, вызывающая усталостные трещины в зонах повышенных напряжений

Компромиссы в отношении коррозионной стойкости: нержавеющая сталь марки 316 и дуплексные сплавы в агрессивных высоконапорных насосных применениях

Выбор материала должен соответствовать как химическому составу перекачиваемой жидкости, так и требованиям к давлению. Хотя нержавеющая сталь марки 316 обеспечивает экономически эффективную общую коррозионную стойкость, дуплексные сплавы демонстрируют превосходные эксплуатационные характеристики в хлоридсодержащих или кислых средах, типичных для химической промышленности и эксплуатации в морской воде.

Кейсы нефтеперерабатывающих заводов подтверждают, что насосы, перекачивающие жидкости при температуре выше 60 °C и экстремальных значениях pH, демонстрируют на 70 % более длительный средний срок наработки на отказ при изготовлении из дуплексных материалов. Стратегическое применение нержавеющей стали марки 316SS в компонентах, не контактирующих с рабочей жидкостью — например, в опорных рамах или крепёжных деталях — сохраняет гидравлическую целостность системы и одновременно оптимизирует совокупную стоимость владения.

Профилактическое техническое обслуживание и контроль загрязнений для максимизации срока службы высоконапорных насосов

Стандарты чистоты смазочных материалов (ISO 4406 18/16/13) и их измеренное влияние на срок службы подшипников

Соблюдение стандартов чистоты смазочных материалов ISO 4406 18/16/13 имеет решающее значение для срока службы подшипников в тех высоконапорных насосах, которые повсеместно применяются. При увеличении размера частиц свыше 6 мкм износ упорных подшипников ускоряется на 30–50 %. Если чистота масла ухудшается до уровня ISO 4406 21/19/16, частота усталостных разрушений подшипников возрастает примерно в семь раз, поскольку такие мелкие частицы создают концентрации напряжений, с которыми никому не хочется сталкиваться. Загрязнённое масло со временем вызывает такие проблемы, как питтинг, усиливает вибрации (любые значения свыше 4,5 мм/с среднеквадратичного значения — это признак неполадок) и приводит к утечкам через уплотнения, а также к превышению допустимого перемещения сверх установленного предела в 0,15 мм. Для сохранения гидродинамических плёнок в условиях резких скачков давления наиболее эффективны многоступенчатые фильтрационные системы. Использование фильтрационных тележек с бета-коэффициентом не ниже 200 позволяет увеличить интервал замены подшипников в центробежных насосах с 12 месяцев до 36 месяцев, что позволяет сэкономить средства и сократить простои оборудования для эксплуатационного персонала.

Часто задаваемые вопросы

Что такое кавитация в системах высокого давления?

Кавитация возникает при образовании и последующем схлопывании паровых пузырьков в насосной системе, что может привести к повреждению поверхностей рабочего колеса и сокращению срока службы насоса.

Почему важно поддерживать надлежащий NPSH (избыточный положительный напор на всасывании) в насосах?

Поддержание надлежащего избыточного положительного напора на всасывании (NPSH) предотвращает кавитацию и связанные с ней повреждения, такие как эрозия и усталость рабочего колеса.

Каковы преимущества использования дуплексных сплавов в насосных применениях?

Дуплексные сплавы обеспечивают превосходные эксплуатационные характеристики в хлоридсодержащих или кислых средах, обеспечивая более длительную стойкость к питтинговой коррозии и меньшую деформацию под действием давления.

Как влияет работа насоса вне точки наилучшего КПД (BEP) на его производительность?

Работа вне точки наилучшего КПД приводит к увеличению радиальных сил, снижению энергоэффективности и сокращению срока службы подшипников из-за повышенных вибраций и термических напряжений.
